Energy Saving Pump

การควบคุมแรงดันน้ำโดยใช้วาล์ว

การควบคุมแรงดันน้ำโดยใช้วาล์ว

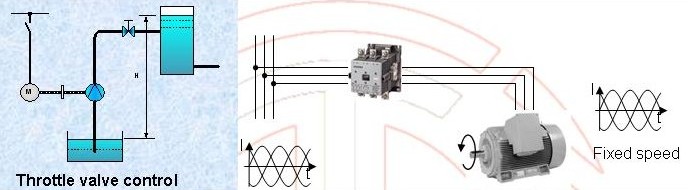

    ระบบปั้มสูบน้ำในอดีต จะใช้วิธีการควบคุม แรงดันน้ำ หรืออัตราการไหล โดยการ ติดตั้ง ประตูน้ำ หรือวาลว์ควบคุมที่ด้านขาออกจากปั้มน้ำ ดังรูปด้านบน
    เนื่องจากการออกแบบในเชิงวิศวกกรม ส่วนใหญ่จะออกแบบให้ใหญ่เพียงพอในอนาคต ทำให้ระบบปั้มน้ำโดยส่วนใหญ่ จะมีขนาดใหญ่เกินกว่าที่ต้องการ หากต้องการลดแรงดันน้ำ จะทำให้เกิดการสูญเสียที่ วาลว์ อันเนื่องมาจากการบีบกด หรือ Head Loss ในท่อที่วาลว์ ดังรูป

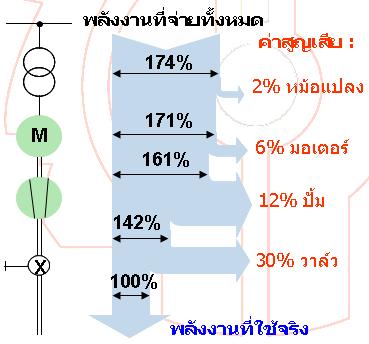

    สมมติฐานให้มีการหรี่วาลว์ เพื่อควบคุม แรงดันน้ำ หรือควบคุมอัตราการไหล ทำให้เกิด loss โดยประมาณ 30% ที่ตัววาลว์เอง  เมื่อรวบกับค่าสูญเสียทั้งหมดของระบบ ตั้งแต่วาลว์ ปั้มน้ำ มอเตอร์ หม้อแปลงไฟฟ้า เราอาจจะต้องจ่ายพลังงานมากถึง 174% เพื่อความต้องการพลังงานจากน้ำ เพียงแค่ 100% นับเป็นค่าพลังงานสูญเสียของระบบมากถึง 74%  ซึ่งส่วนที่สูญเสียไปนี้ สามารถทำให้ระบบมีประสิทธิภาพดีขึ้นได้โดย......


การควบคุมแรงดันน้ำโดยใช้ VSDs

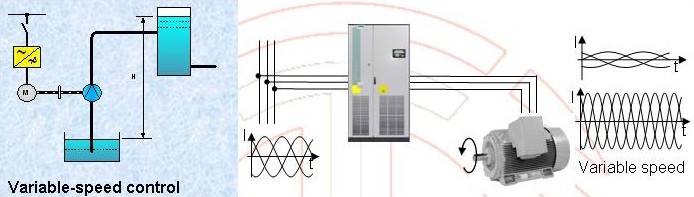

   ในระบบปั้มสูบน้ำมสมัยใหม่  นิยมใช้การควบคุม โดยการปรับความเร็วรอบมอเตอร์ โดยใช้ VSDs หรือ Inverter ดังรูปด้านบน
    หากต้องการ ควบคุมอัตราการไหล สามารถทำได้ง่ายมาก โดยการลดความเร็วรอบของมเตอร์ลง เป็นการใช้พลังงานอย่างเหมาะสม และพอเพียงแก่ความต้องการ ดังรูป

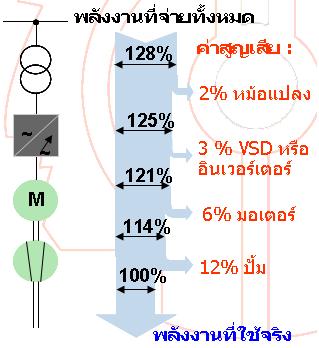

    ซึ่งอาจจะมีค่าสูญเสียที่เพิ่มขึ้นอันเนื่องมาจาก อิเวอร์เตอร์ หรือ VSDs เพียงแค่ 2-3% แต่สามารถลดค่าสูญเสียจากวาลว์ลงไปได้มาก  เมื่อรวมค่าสูญเสียทั้งหมดของระบบ ตั้งแต่ปั้มน้ำ มอเตอร์ อินเวอร์เตอร์ หม้อแปลง เราจะจ่ายพลังงานเพียงแค่128% เป็นค่าพลังงานสูญเสียของระบบ 28%  เมื่อเปรียบเทียบกับระบบที่ใช้วาลว์ควบคุม ที่มีค่าสูญเสียมากถึง 74%  นับเป็นวิธีที่สามารถประหยัดพลังงานได้เป็นอย่างดี ในระบบที่ใหญ่เกินความจำเป็น
    แต่หากระบบที่ออกแบบมาพอดี ไม่ต้องบีบอัดวาล์ว ไม่ต้องการควบคุมแรงดัน ก็ไม่มีความจำเป็นที่จะต้องใช้ VSDs ให้เกิดความสูญเสยเพิ่มขึ้น....

Variable Speed Drives (Water cool)
    Easy to install, VSD manages all controls necessary for a pumping system.
     VSD variable speed pumping system keeps constant delivery when pressure variations occur. The status display allows instant overview of operating characteristics.
   VSD cuts your electricity usage by automatically pumping only what is required by the system.
 VSD rang is available in three versions:
ENERGY SAVING
- Reduced water consumtion and  Constant Pressure

THE DISPLAY INDICATES
+ Pump working frequency    |   + Instant pressure

+ Absorbed power                |   + Alarms




  Operation
    The frequency control enables the delivery of variable flow at constant pressure by automatically reducing or increasing the motor speed according to water demand. When the maximum flow rate of the first pump is reached, the control system runs at pump at is maximum speed.  If the first pump is not enough, the second inverter starts the second pump in order to maintain the desired operating pressure. The unit automatically stops when water demand is over and the system reaches the set point.
        In the event of a fault, the display will show the cause of the system shutdown,  Booster sets operated by VSD1 Inverters enable the cyclical changeover of pumps.

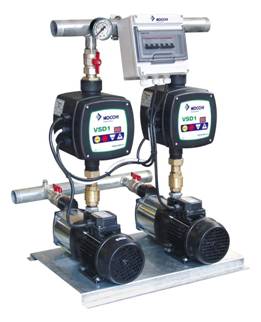

Multistage centifugal pump and 2 VSD1 or VSD Basic Inverters, Design to provide variable flow at constant pressure.

MODEL

Motor power

Supply voltage

Output voltage

Amp.

Q

L/1’

40

80

120

160

200

HP

Kw

V

V

A

m3/h

2.4

4.8

7.2

9.6

12

VSD1 BASIC-20/ MULTIONX 80/48

2X1.1

2X0.8

1~230

3~230

2X3.8

Discharge head in meters

37

29

20

9



VSD1-20/MULTIONX 80/48

VSD1-20/MULTIONX 120/60

2X1.7

2X1.25

1~230

3~230

2X3.5

53

46

36

25

4

VSD1basic-20/MULTINOX 120/60

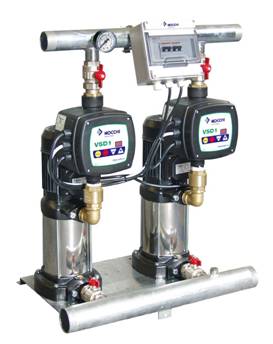

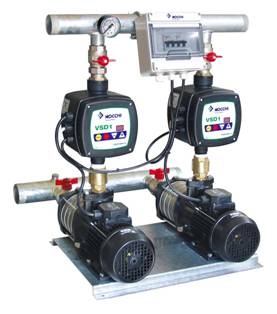

A booster set assembled with 2 Multinox VE Vertical multistage centifugal pump and 2 VSD1 Inverters, Design to provide variable flow at constant pressure.

MODEL

Motor power

Supply voltage

Output voltage

Amp.

Q

L/1’

40

80

160

240

320

HP

Kw

V

V

A

m3/h

2.4

4.8

9.6

14

19

VSD1 BASIC-20/ MULTIONX -VE200/52

2x2.5

2x1.8

1~230

3~230

2x5

Discharge head in meters

50

49

42

32

18

VSD1-20/MULTIONX  -VE200/65

2x2.7

2x2

1~230

3~230

2x6

63

60

52

40

24

VSD1-20/MULTIONX -VE200/80

2x3.5

2x2.6

1~230

3~230

2x8

77

73

62

48

27

VSD1basic-20/MULTINOX -VE200/90

2x3.7

2x2.7

1~230

3~230

2x9

83

78

67

54

33



A booster pump set assembled with 2 HDR multistage centifugal pumps, and 2 VSD1 Inverters, Design to provide variable flow at constant pressure.

MODEL

Motor power

Supply voltage

Output voltage

Amp.

Q

L/1’

80

160

240

400

520

HP

Kw

V

V

A

m3/h

4.8

9.6

14

24

31

VSD1 BASIC-20/ DHR9-60

2x3.35

2x2.5

1~230

3~230

2x4.5

Discharge head in meters

60

55.7

49

28.8

6.1

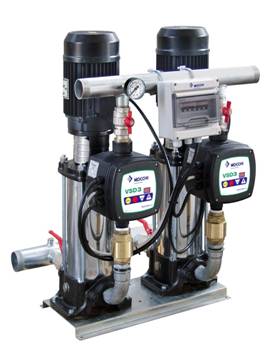

A booster pump set assembled with 2 VLR Vertical multistage centifugal pumps, and 2 VSD3 Inverters, Design to provide variable flow at constant pressure.

MODEL

Motor power

Supply voltage

Output voltage

Amp.

Q

L/1’

100

200

300

350

400

HP

Kw

V

V

A

m3/h

6

12

18

21

24

VSD1 BASIC-20/ VLR8/100

2x5.5

2x4

3~400

3~400

2x9.7

Discharge head in meters

106

100

88

76.0

65
