Energy saving blower


      ในขบวนการผลิตสินค้า เช่นการผลิตกระดาษ เหล็ก ปูนซีเมนต์ หรือ ปิโตรเคมี จะต้องมีการควบคุมปริมาณการไหลของอากาศ สำหรับพัดลม หรือโบลเวอร์ เช่น พัดลมห้องเผาไหม้ พัดลมระบายอากาศ โดยทั่วไปอาจจะควบคุมโดยใช้เดมเปอร์ทางด้านขาเข้า หรือด้านขาออกของลม  เพื่อควบคุมปริมาณการไหล หรืออาจจะควบคุมความเร็วรอบโดยวิธีทางกล เช่น ใช้ไฮดรอลิกคัพปลิ้ง เกียรปรับรอบ หรือมอเตอร์แบบ 2 สปีด
    วิธีการควบคุมโดยการเปิด-ปิดเดมเปอร์ นอกเหนือสิ้นเปลือกพลังงานแล้ว การควบคุมอาจจะไม่แม่นยำเท่ากับ การควบคุมการไหลโดยวิธีการปรับความเร็วรอบมอเตอร์ โดย VSDs นอกเหนือจากความแม่นยำ การสตาร์ทที่นิ่มนวล ผลพลอยได้ที่ได้รับ อีกอย่างคือ การประหยัดพลังงานจากการควบคุมความเร็วรอบ

            การประหยัดพลังงานโดยวิธีการควบคุมความเร็วรอบนั้น เป็นวิธีที่มีการทำกันมาเป็นเวลาช้านานแล้ว โดยส่วนใหญ่ในอดีตจะใช้วิธีการปรับความเร็วรอบโดยทางกลมากกว่า เนื่องจากเป็นวิธีที่ง่าย และราคาไม่สูงเมื่อเปรียบเทียบกับการควบคุมด้วยไฟฟ้า

            ในรอบหลายปีที่ผ่านมา การพัฒนาเทคโนโลยีไฟฟ้ามีความก้าวหน้าไปมาก ชุดควบคุมความเร็วรอบสำหรับมอเตอร์เหนี่ยวนำแบบกรงกระรอก  (Variable Speed Drives, VSDs) จึงมีการนำมาใช้กันอย่างแพร่หลาย เพื่อมาทดแทนการปรับความเร็วรอบระบบทางกล เช่น ระบบไฮดรอลิกคลับปลิ้ง หรือการใช้เกียรเพื่อการทดรอบเป็นช่วง ๆ

ความเร็วรอบลดลงจะประหยัดพลังงานได้อย่างไร?
            คำถามนี้จะเกิดกับวิศวกรไฟฟ้าเป็นส่วนใหญ่ เพราะมหาวิทยาลัยจะสอนมาแต่เรื่องไฟฟ้าเท่านั้น การประหยัดพลังงานนั้นเป็นผลมาจากทฤษฎีของเครื่องกล ตามทฤษฎีเครื่องจักรทุกชนิดจะมีค่าสูญเสียรวมทั้ง VSD ที่ใส่เพิ่มเข้าไปเพื่อปรับความเร็วรอบมอเตอร์เอง ก็มีค่าสูญเสียของพลังงานประมาณ 2% น่าจะยิ่งเพิ่มความสูญเสียเข้าไปในระบบ แล้วจะประหยัดพลังงานได้อย่างไร? เป็นคำถามที่พบได้จากวิศวกรไฟฟ้ามือใหม่ร้อนวิชา

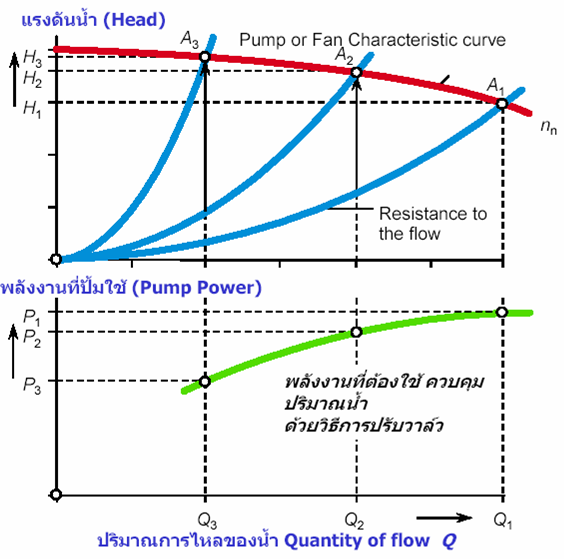

รูปที่ 2 แสดงกราฟคุณสมบัติของเครื่องสูบน้ำ หรือ พัดลมเมื่อควบคุมด้วยวาล์ว

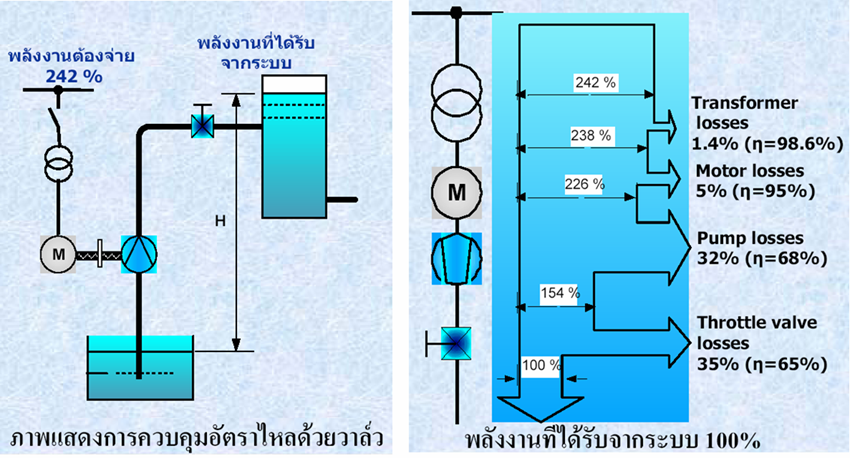

        จากรูปที่ 1 และ 2 เมื่อให้มอเตอร์หมุนที่ความเร็วรอบคงที่ และทำการควบคุมปริมาณการไหลโดยใช้วาล์วบีบท่อน้ำให้เล็กลง ค่าสูญเสียในท่อ หรือค่าความต้านทานของท่อจะเพิ่มขึ้น ส่งผลให้แรงดันน้ำเพิ่มขึ้นด้วย ดังรูปที่ 2 ทำให้จุดตัดจากจุด A1 เป็นจุดตัด A2, A3 โดยจุดตัดของเส้นกราฟของแรงดันน้ำเปลี่ยนจากจุด H1 เป็น H2, H3 ปริมาณน้ำที่ไหลออกจะลดลงจาก Q1 ไปเป็น Q2, Q3 ดังนั้นกำลังที่เครื่องสูบน้ำต้องการจะเปลี่ยนจากจุด P1 เป็นจุด P2, P

เมื่อลดปริมาณน้ำโดยใช้วาล์วควบคุม พลังงานที่ใช้ก็ลดลงจาก P1 ไปเป็น P2, P3 แต่การลดลงนั้นไม่มากเมื่อเปรียบเทียบกับการควบคุมอัตราการไหลด้วย VSD
         จากกฎของ Affinity Laws สำหรับเครื่องสูบน้ำ หรือพัดลมแบบเซ็นติฟูกัล
                ปริมาณ (Volume)     µ    ความเร็วรอบ (Speed)
                แรงดัน (Pressure)    µ    ความเร็ว2 (Speed2
                พลังงาน (Power)      µ   ความเร็ว3 (Speed3

ดังนั้นตามทฤษฎีเมื่อสามารถเปลี่ยนความเร็วรอบของมอเตอร์ หรือเครื่องสูบน้ำ เพื่อควบคุมปริมาณการไหล จะทำให้ปริมาณน้ำที่ผ่านเครื่องสูบน้ำด้วยแรงดันน้ำคงที่ จะเป็นไปตามกฎ Affinity Law โดยความต้านทานในท่อจะไม่เพิ่มขึ้น ทำให้พลังงานที่ใช้จะลดลงตามทฤษฎี กล่าวคือเมื่อต้องการปริมาณลดลง พลังงานที่ใช้จะลดลงตามอัตราส่วนความเร็วรอบเครื่องสูบน้ำยกกำลังสาม (n 3)
ผลประโยชน์ที่ได้รับ เมื่อติดตั้ง VSD
1. ประหยัดพลังงาน (Energy Saving) โดยใชพลังานตามคาวมจําเป็นของโหลด
 2. ลดการกระชากไฟฟ้าตอนเริ่มต้น ทําให้ลดค่าดีมานชาร์จ โดยเฉพาะมอเตอรที่มีขนาดใหญ
 3. ช่วยลดการสึกหรอของเครื่องจักร และป้องกันการสูญเสียทางกลของมอเตอร์และพัดลม


ตัวอย่าง ;
การติดตั้ง VSD สำหรับ Blower โดย SIEMENS

ก่อนทำการติดตั้ง ใช้พลังงาน โดยเฉลี่ย 20 kW
หลังทำการติดตั้ง VSDs
      จะใช้พลังงานเพียงโดยเฉลี่ยเพียง 14.5 kW
ใช้การควบคุมด้วยมือ แบบ Fixed Speed
ระยะเวลาคืนทุน เพียง 0.8 ปี หรือ 10 เดือน


ตัวอย่าง ;
การติดตั้ง VSD สำหรับ Blower โดย SIEMENS
ก่อนทำการติดตั้ง ใช้พลังงาน โดยเฉลี่ย 70 kW
หลังทำการติดตั้ง VSDs จะใช้พลังงานเพียงโดยเฉลี่ยเพียง 40 kW ควบคุมด้วยมือ แบบ Fixed Speed
ระยะเวลาคืนทุน เพียง 0.5 ปี หรือ 6 เดือน


ตัวอย่าง ;
การติดตั้ง VSD สำหรับ Blower โดย SIEMENS
ก่อนทำการติดตั้ง ใช้พลังงาน โดยเฉลี่ย 198 kW
หลังทำการติดตั้ง VSDs
      จะใช้พลังงานเพียงโดยเฉลี่ยเพียง 125 kW
ใช้การควบคุมด้วยมือ แบบ Fixed Speed
ระยะเวลาคืนทุน เพียง 0.7 ปี หรือ 9 เดือน
